管线止回阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

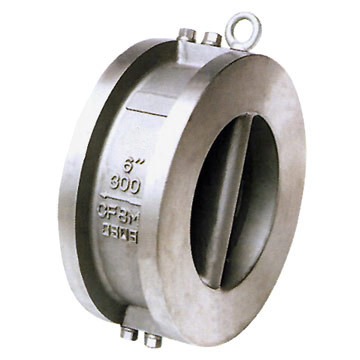

对夹双瓣止回阀广泛应用于对预防管道介质倒流的最经济的选型。
泰科铸铁对夹阀体可采用青铜、碳钢、不锈钢和其他铸造合金


结构特点

一体化铸造阀体;
   该设计能最大限度的减少介质(如剧毒、强腐蚀性)通过阀体时泄漏途径,广泛应用管线系统中。
适用范围可以为液体、天然气、蒸汽和真空应用等;
短结构设计,重量轻;
弹簧加载结构;
   拉伸弹簧的设计提升了阀座在阀瓣开关过程中过度磨损的性能。
独立的双阀杆设计允许互换;
可水平、垂直安装均可;
阀座材料可选择BUNA-N, VITON, EPDM和金属材料;


适用范围

设计标准:ASME SPEC. API 594 & 6D.
检验标准:API 598
尺寸范围:1/2”~20”(125LB 铸铁法兰)
               1”~20”(250LB 铸铁法兰)
               1/2~12”(125LB 青铜法兰)
               1/2”~8”(300LB青铜法兰)
               1/2”~20”(150~600LB 钢制)



Model CH/WF系列管线止回阀
泰科CH/WF-C2对夹支耳式双瓣止回阀广泛应用于对预防管道介质倒流的最经济的选型。
泰科铸铁对夹阀体可采用镍铝青铜、青铜、碳钢、不锈钢、低碳钢、HASETLLOY C276、MONEL和其他铸造合金。

结构特点

一体化铸造阀体;
   该设计能最大限度的减少介质(如剧毒、强腐蚀性)通过阀体时泄漏途径,广泛应用管线系统中。
适用范围可以为液体、天然气、蒸汽和真空应用等;

适用范围
设计标准:ASME. API 594 & 6D.
检验标准:API 598
尺寸范围:2"~48”(150~300LB)
               2"~42”(600LB)
               2"~24”(900~1500LB)

         ►短结构设计,重量轻;
         ►弹簧加载结构;
       拉伸弹簧的设计提升了阀座在阀瓣开关过程中过度磨损的性能。
         ►独立的双阀杆设计允许互换;
         ►可水平、垂直安装均可;
         ►阀座材料可选择BUNA-N, VITON, EPDM和金属材料





Model CH/WF系列管线止回阀

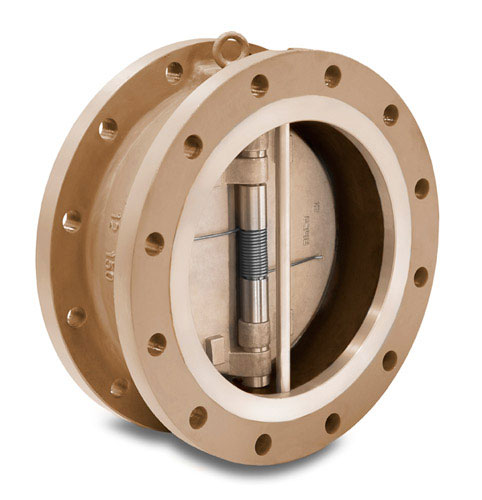

泰科CH/WF-C3对夹双法兰双瓣止回阀广泛应用于对预防管道介质倒流的最经济的选型。
泰科铸铁对夹阀体可采用青铜、碳钢、不锈钢和其他铸造合金


结构特点

一体化铸造阀体;
   该设计能最大限度的减少介质(如剧毒、强腐蚀性)通过阀体时泄漏途径,广泛应用管线系统中。
适用范围可以为液体、天然气、蒸汽和真空应用等;
短结构设计,重量轻;
弹簧加载结构;
   拉伸弹簧的设计提升了阀座在阀瓣开关过程中过度磨损的性能。
独立的双阀杆设计允许互换;
可水平、垂直安装均可;
阀座材料可选择BUNA-N, VITON, EPDM和金属材料
结构长度短、体积小、重量轻;
阀瓣关闭快速,水锤压力小;
流道通畅,流体阻力小;
阀瓣行程短、关阀冲击力小;
整体结构、简单紧凑、造型美观;
使用寿命长、可靠性高

适用范围

设计标准:ASME SPEC. API 594 & 6D.
检验标准:API 598
尺寸范围:8"~48”(150~300LB)
               12"~42”(600LB)
               12"~24”(900LB)


Model CH/WF系列管线止回阀
泰科CH/WF-C4对夹升降式止回阀广泛应用于对预防管道介质倒流的最经济的选型。对夹升降式止回阀采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用。

结构特点
一体化铸造阀体;
该设计能最大限度的减少介质(如剧毒、强腐蚀性)通过阀体时泄漏途径,广泛应用管线系统中。
适用范围可以为液体、天然气、蒸汽和真空应用等;
短结构设计,重量轻;
弹簧加载结构;
拉伸弹簧的设计提升了阀座在阀瓣开关过程中过度磨损的性能。
独立的双阀杆设计允许互换;
可水平、垂直安装均可;
阀座材料可选择BUNA-N, VITON, EPDM和金属材料;


适用范围
设计标准:ASME SPEC. API 594 & 6D.
检验标准:API 598
尺寸范围:2"~24”(125~250LB)
