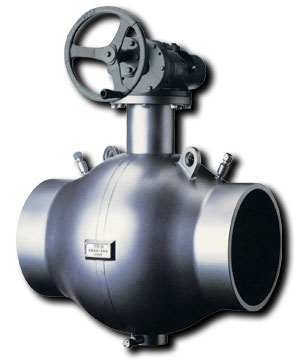

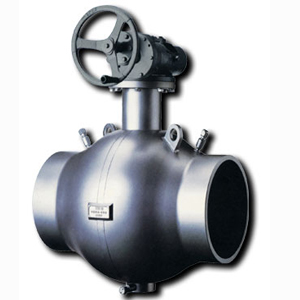

管线全焊接球阀
全焊接球阀采用全焊接枢轴式固定球结构。阀体采用紧凑型的球形锻件焊接而成。阀门重量小。阀杆在全压差动作过程中除受操作扭矩外，还受来自管线压力所产生的弯曲载荷。广泛用于天然气长输管线，加压站，原油长输管线及加压站。
设计特色
►阀门为全通径，固定枢轴结构。
►阀座阀杆二次密封，阀座有独立的注脂口。
►固定球截断和泄放功能，配有双活塞效应阀座，零泄漏。
►阀体采用全焊接式，可加长阀杆，埋地使用。
►防静电、防火安全型，阀杆防吹出功能。
►使用寿命长，主阀使用可保用30年
产品范围
尺寸：DN150~1500
压力等级：ANSI 150lb~2500lb
适用温度：-196～815℃
阀体材质：碳钢、不锈钢、合金钢
内件材质：碳钢、不锈钢、合金钢、特殊材质
主要技术特性
1、阀体采用紧凑型的球形锻件焊接而成；
2、枢轴固定球结构，球体在通常＜12“时
球体与阀杆为一体，≥12”时球体阀杆
为分体；
3、阀杆密封， PTFE 三角形或U型密封
与"O"型圈组合密封型式；
4、阀杆紧急注脂密封设计；
5、防火结构设计；
6、防静电设计；
7、阀座结构，设计为金属和非金属双重密
封型式，具有双截断和泄放(DBB)功
能，中腔能自动卸压，每一侧都能承受
全压差
8、具有活塞效应的浮动阀座：利用管线压
力推动浮动阀座抱球的密封形式。
| 设计规范 | |
| ASME VIII-锅炉及压力容器设计规 | ASME/ASNI B16.5 -管线法兰及法兰配件 |
| API 6D -管线阀门规范 | ASME/ANSI B16.10 -阀门面对面尺寸 |
| API 6A -进口及采油树设备规范 | ASME/ANSI B16.25 -对焊端连接 |
| ANSI B16.34 -法兰及对焊端接阀门 | ASME/ANSI B16.47 -大尺寸法兰连接 |
| PED -压力设备指南 |
