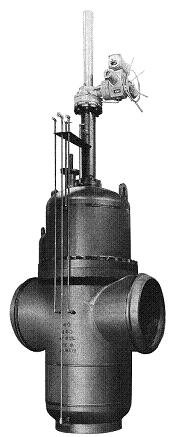

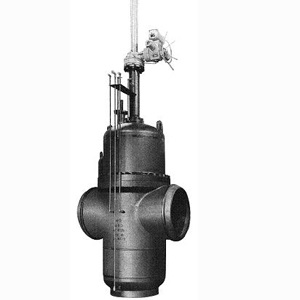

平板闸阀主要适用于油气管道、石化油库等工艺管道上，作为输送及截断介质流的理想阀门，也可安装在油泵出口起调节控制流量作用，可以利用手轮、齿轮或电动执行机构等驱动装置操作。该阀门结构紧凑，启闭力矩小，密封性能好，流阻系数小，使用寿命厂，是油气等介质管线理想的配套产品。

标准要求

设计与制造：API 6D 《管线阀门》
结构长度：API 6D 《管线阀门》
连接法兰：ASME B16.5 《管法兰和法兰管件》
焊接端：ASME B16.25《对接焊端》
检验和试验标准：API 598 《阀门检查和试验》

产品结构性能特点

►类型: 标准型平板闸阀(无导流孔、有导流孔）、轻型平板闸阀

►密封型式:软硬双重密封、金属硬密封

►阀座、密封设有注脂阀，在密封副失效时可注入密封油脂，实现在线紧急辅
助密封，即具有（软、硬、注脂）三重密封保护，使密封更可靠，真正达到
零泄漏。

►阀盖填料函采用活塞原理的密封套O型密封圈、V型PTFE或柔性石墨压盖密
封结构，密封性能可靠，启闭力矩小。

►可靠的防火安全设计，阀座密封面具有软硬双重密封功能，阀体和阀盖连接
的密封为柔性石墨垫片。防火性能符合API 6FA标准的要求。

►防静电功能，闸板和阀座密封副在运行中产生的静电可以通过连接阀杆的阀
杆螺母及轴承、支架、阀盖、螺栓、阀体等金属零部件传递到管道直到地面
，达到防静电要求。

►防阀杆飞出设计， 阀门的阀杆阀端连接采用T型连接方式，与阀盖接
触部位设计成了90°倒角上密封结构，可以有效的防止阀杆从阀盖飞
出，保证了使用的安全。
►闸板的边缘带有倒角， 可以防止闸板与 阀座密封表面在启闭的过程对密封造成
损伤，而产生密封泄露。
►排污和放空系统， 平板闸阀阀体底部和
阀盖上部分分别设有排污和放空螺塞，
需要时，可以通过其进行排污或放空。

工作原理

阀门每一侧都能承受全压差。可更换的双阀座结构，具有双截断与卸压功能(DBB)。浮动阀座在中腔过压时能实现自动卸压。当中腔压力大于通道压力时，中腔压力将向通道卸压。通道上游压力＞下游压力(阀门关闭)时，中腔压力向上游侧通道泄放；通道上游压力=下游压力（阀门全开）时，中腔压力可实现双侧通道泄放；卸压后阀座自动复位。

主要应用

长输管线、城市燃气管网、石油石化系统

产品范围

尺寸：PGS NPS 2"~48" CLASS 150~1500LB
PGS-E NPS 2"~36" CLASS 300~2500LB
