管线旋塞阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

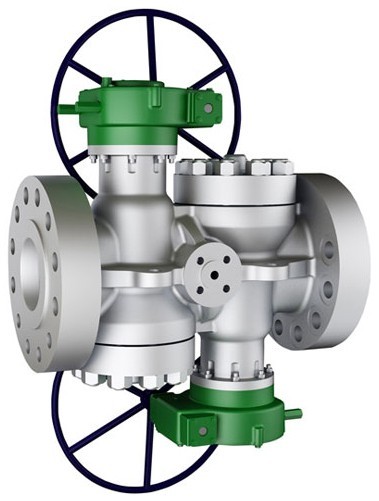

双层绝缘旋塞阀利用压力平衡阀经过实践证明的所有完整性优点,并可通过单个阀体提供真正的气泡级双层绝缘功能。由于整个油气行业的安全标准均已提高,尤其是需要工程师在阀门下游(或上游)工作的行业,因此真正的双层绝缘已成为一项主要要求。

真正双层绝缘还具备另外一个优势(当第一个旋塞提供真正绝缘时),即可使用内装式排放点来检验当管道中有多种介质通过时不会发生污染。另外,还提供泄放选件供选择。

DIPGV系列设计紧凑,大多数阀门具有与单阀相同的面对面尺寸,因此通常可直接替换单阀,无需修改管道系统。符合 API 6FA 防火安全标准,适用于侵蚀应用的表面硬化选择以及适用于 NACE 酸性服务的其它规格。


结构特点

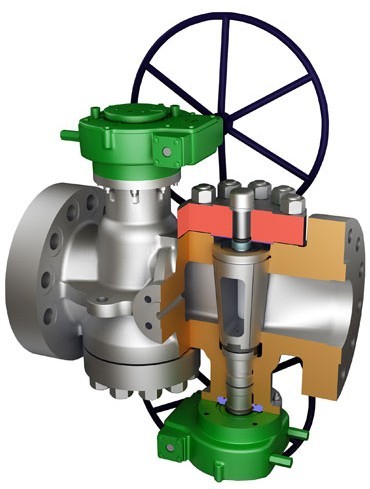

DIGPV 阀门建立在获得广泛认可的压力平衡旋塞阀基础之上
两个旋塞具有大面积金属对金属阀座密封
通过单个阀体提供真正的气泡级绝缘
面对面尺寸在大多数情况下与单阀可以互换
抗磨蚀表面硬化
具有与闸阀和球阀相当的紧凑设计



标准要求

设计与制造:API 6D 《管线阀门》
结构长度:API 6D 《管线阀门》
连接法兰:ASME B16.5 《管法兰和法兰管件》
焊接端:ASME B16.25《对接焊端》
检验和试验标准:API 598 《阀门检查和试验》




泰科系列DIPGV-1双层绝缘钢旋塞阀专门为重要的闭合应用而设计,在这类应用中,出于安全、环保和流程需要,必须实现完全闭合。主要用于油生产, 柴油, 侵蚀服务, 废弃物处理, 燃料, 废液处理, 煤气生产, 水, 煤气工业服务 , 废水, 通用, 海底, 一般加工工业, 淤泥, 供水, 污水, 水处理, 油气分布, HVAC, 饮用水, 轻油, 油储运, 稀泥浆, 石油生产和提炼, 采矿, 汽油, 市政。
--压缩机隔离
--泵隔离
--流量表隔离
--水或气体喷射系统隔离
--重要的通向外界的排气、排水和通风装置

特点
落地式金属对金属重叠阀座可确保实现紧密闭合以获得抗腐蚀效果
阀门打开时,阀座可受到完全保护
动态平衡功能可防止在旋塞上方或下方出现压力不均衡现象
压力增能阀杆填料
滚球轴承可确保实现流畅的运转和更为精确的阀座调整
滚球轴承可确保实现流畅的运转和更为精确的阀座调整

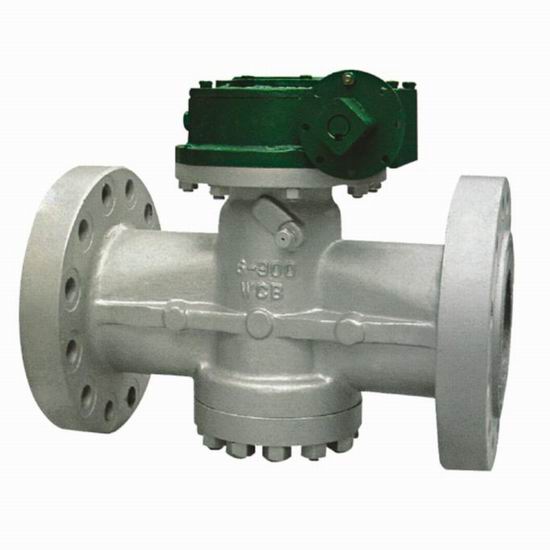

泰科PB/PG是一款可以为全球油气市场提供“紧密关闭”功能的压力平衡旋塞阀。尺寸范围从1/2至36”,采用多种端接方式,额定压力为 ANSI 125 至 2500 和 API 6A(高达 5000)。

阀体和阀内件可广泛选材(从标准碳素钢到不锈钢),以确保阀门适合大多数应用,包括 NACE - MR-01-75 酸性服务。PB/PG系列可以将紧急阀杆填料注入防排气阀杆周围以确保空气密封,同时还可以注入旋塞密封材料以便在阀座损坏时也可做到彻底密封管道。

PB/PG系列构造坚固,拥有引以为傲的大面积金属对金属阀座密封优势,可在阀门处于打开位置时提供完全保护。PB/PG系列阀门将此特点与焊接部件的表面硬化选择相结合,成为一款适合岸上和离岸油气勘探生产的强侵蚀和腐蚀性应用环境的理想阀门。所有阀门均符合 API 6FA 防火安全标准以及 API 6D、API 599、ANSI B.16.34 和 API 6A 要求。PB/PG系列是一款非常适合电动解决方案的角行程阀门。

结构特点
PB/PG系列压力平衡旋塞
大面积金属对金属阀座密封
紧密关闭
符合 API 6FA 防火安全标准
抗磨蚀表面硬化
紧急阀杆密封装置
