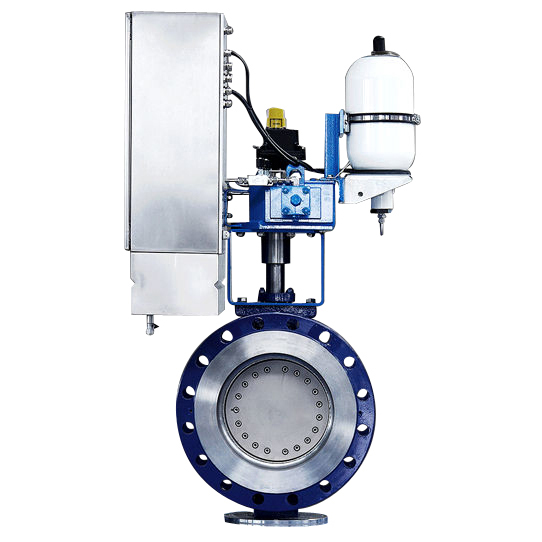

负载蝶阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

负载蝶阀主要适用于对低压介质的流量、压力控制。它是由扁平式铸造阀体和执行机构两部分组成。该系列蝶阀具有结构简单、操作方便、重量轻等特点,能广泛于石化、冶金、电站和轻工等行业的自动控制和远程控制。

性能优点

阀体采用钢板焊接结构,阀部分按其结构分为开放型和后
   座型二种;
开放型为无阀座结构,因此泄漏量较大,后座型是在开放
   型机构的基础上增加了阀座,因而其泄漏量较开放型结构
   有较大改善;
阀盖型式分为标准型和外轴承型二种,标准型适用于口径
   DN500以下,外轴承适用于口径DN600以上。


产品范围
阀体型式:扁平式焊接阀体
尺寸:DN100~DN1400(4"~56")
公称压力:150~300LB
适用温度:-40~450℃
设计制造标准:ANSI B16.34/EN 12516
测试标准:IEC 534-4 Class V, ANSI/FCI70-2
法兰连接标准:ANSI B16.5/EN1092-1:2001
阀芯型式:中心旋转式(开放型、后座型)
阀瓣转角:60°、90°
流量特性:等百分比
导向管材料:316SS, 2Cr13
