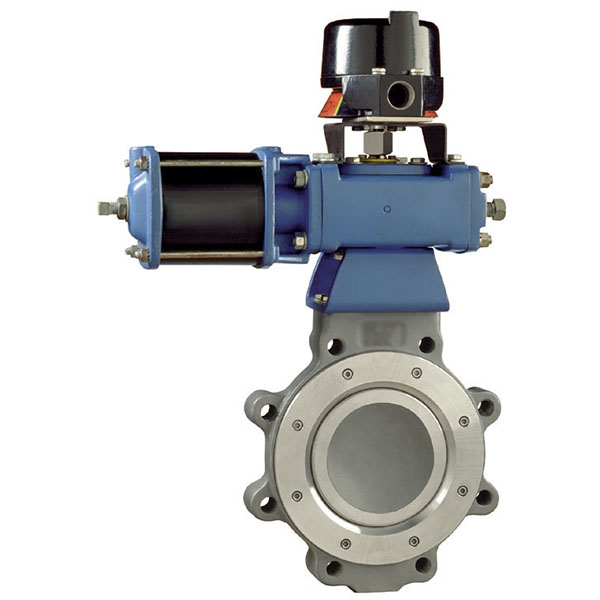

高性能蝶阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

高性能蝶阀采用最新三偏心设计原理,具有密封性好、阀体流路通常、流通能力大、蝶板与阀座之间摩擦少、寿命长、适用温度范围广、维护方便等特点。

Model BU/HP系列可广泛应用于石化、电力、食品、轻工等行业的自动化控制和远程控制。

结构特点
软密封采用双偏心结构,蝶板与阀座磨损小,泄漏量低、
   寿命长;
硬密封采用最新三偏心结构,关闭力小、密封严密、寿
   命长,适用温度范围广泛等特点

产品范围
阀体型式:扁平偏置式铸造阀体
尺寸:DN80~DN600(3"~24")
公称压力:150~300LB
适用温度:-40~400℃(8"~24")
                 -40~500℃(3"~6")
设计制造标准:ANSI B16.34/EN 12516
测试标准:IEC 534-4 Class V, ANSI/FCI70-2
法兰连接标准:ANSI B16.5/EN1092-1:2001
阀板型式:密封面倾斜部分
流量特性:等百分比
阀座材质:304SS, 316SS, 堆焊(喷焊)STL--金属密封
               PTFE、增强聚四氟乙烯(软密封)
阀瓣转角:0~60°,0~90°
