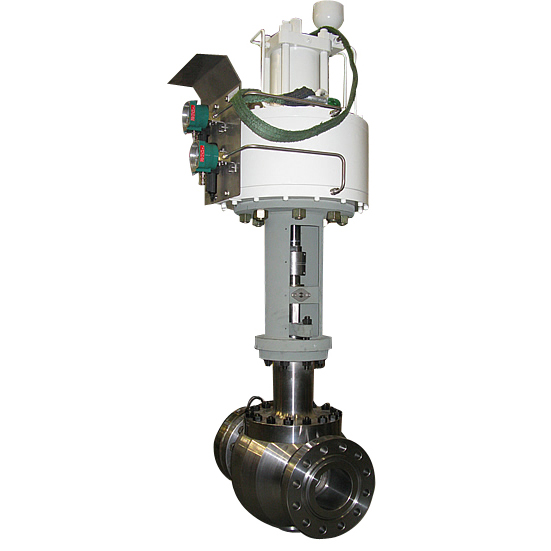

高压轨道球阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

高压轨道球阀采用控轨螺栓和阀杆导槽控制球体按照设计轨迹转动及升降,实现阀门无摩擦开启和关闭。为了保证高温高压硬密封球阀的寿命及质量,既要控制球体圆度和球面硬度,又合理选择球阀零件材料。广泛用于石化、电力等行业工艺过程自动控制必要装置。

产品范围

型式:直通式全腔型铸造球阀
尺寸:DN25~DN400(1"~16")
公称压力:150~300LB
适用温度:-40~450℃
设计制造标准:ANSI B16.34/EN 12516
测试标准:IEC 534-4 Class V, ANSI/FCI70-2
法兰连接标准:ANSI B16.5/EN1092-1:2001
阀芯型式:圆柱形通孔球型阀芯
流量特性:快开式
导向管材料:40Cr, Cr13
适用温度:-196~650℃
