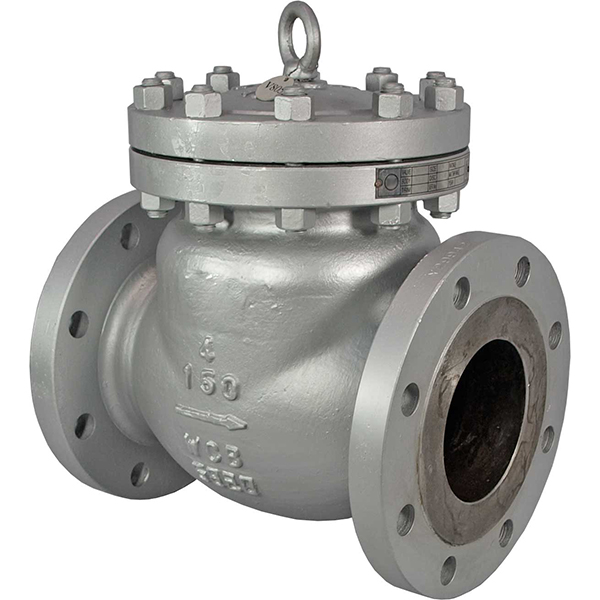

铸钢旋启止回阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

旋启式止回阀采用内装摇臂结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环处,整体没有外漏点,杜绝阀门外泄的可能。CV/HK系列摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360°范围内有一定的自由度,有适当的微量位置补偿。

适用于工作温度-29~550℃,压力范围≤2500LB的石化、化肥、制药、电力行业等各种工况的管路上用作单向流动截断作用。

设计特点
所有内件都通过顶部阀盖;
阀门有一个可替换的阀座,绞链销的定位使重力可以将
   阀瓣靠在阀座上;

行程端的挡板与阀体铸造成一体,为挤压结构提供了很
   大的范围;

超过300LB的可选用波纹软金属垫圈或环接阀盖连接;


产品范围
压力范围:150~2500LB
主体材料:碳钢、不锈钢、合金钢
适用温度:-196~560℃。
尺寸范围:2"~36"(150~300LB), 2"~30"(600LB)
                  2"~20"(900LB),               2"~12"(1500~2500)

设计依据API 600
结构长度: ASME B16.10
对焊接端: ASME B16.25
螺纹接端: ASME B1.20.1
