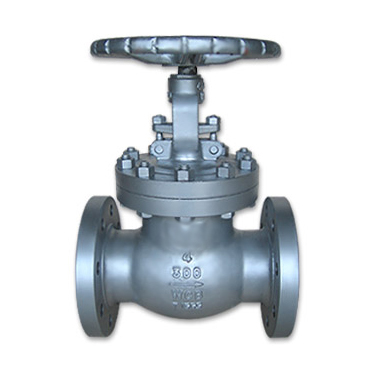

铸钢截止阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

直通式截止阀进出口两个通道在同一个方向上,呈180°,这种形式截止阀,使流动状态的破坏程度相对较小,因此,通过该阀的压力损失地相应的减小了。

设计特点

产品结构紧凑合理、密封可靠、性能优良、造型美观;
开启高度一般仅为阀座通道口的1/4,因此启闭时间短;
阀体和阀瓣上只有一个密封面,因此制造工艺好,便于维护;
阀门具有倒密封结构设计,确保填料函无介质泄漏,密封性能
   可靠,并可在线更换填料。

阀杆密封采用柔性石墨和编织石墨搭配使用,密封更可靠。

产品范围

压力范围:150~2500LB
主体材料:碳钢、不锈钢、合金钢
适用温度:-196~560℃。
尺寸范围:1/2"~14"
设计依据API 600
结构长度: ASME B16.10
对焊接端: ASME B16.25
螺纹接端: ASME B1.20.1
