压力平衡式疏水阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档


泰科ST-TPR压力平衡式疏水阀


产品特性


►可根据压力变化自动调整控制。在起机和正常运行时,►具有优越的排空性能。
►相对其尺寸具有较大的排量。
►坚固的内部设计确保其寿命长久。
►压力范围:450Psi(31 bar)
►温度范围:≤343℃
►通过两个旋转螺栓不仅易于装配也易于拆除
►坚固性:手动即可控制水锤和过热
►可靠并有效的运行:低蒸汽流量损耗
►防冻结:垂直安装或水平安装。
►全不锈钢结构:可抗内外腐蚀



泰科ST-DMT双金属疏水阀

双金属片式疏水阀是热静力型疏水阀中结构最坚固的疏水阀。它的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80%。ST-DMT双金属疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。

性能特点

1.可调整凝结水的排放温度,有效地利用凝结水的显热。
2.阀前始终有凝结水,形成水封,无蒸汽泄漏。
3.可任意角度安装,并随时可调整排水温度。
4.抗水击,排气性能优良。
5.球面关闭方式,使用寿命长

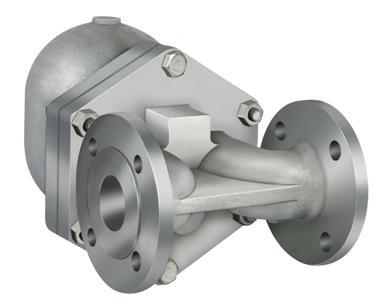

泰科 ST-FFT浮球式蒸汽疏水阀

用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏

性能特点

►应用极为广泛的疏水阀
►可在高低冷凝水负荷下高效工作。
►结构紧凑.
►连续排放,且排量大-确保系统换热效果。
►对于自动温度控制的设备,浮球疏水阀是最佳选择。
►标准产品内置排空气阀,并可提供破汽锁装置。

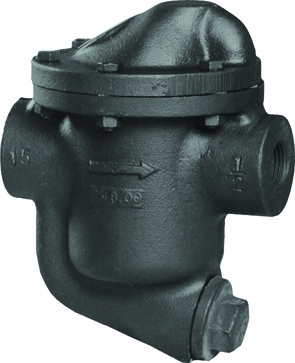

泰科ST-IBT倒吊桶蒸汽疏水阀

ST-IBT倒吊桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水

性能特点



►内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。

►由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损
   失,高效节能。
►浮桶倒置,不会被破坏压扁,不怕水击,寿命长。

►倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。

►不受背压的影响,在高的背压下能很好地工作。

►工作可靠,只有两个运动部件(杠杆—和倒置桶),故不会产生卡阻。

►阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性能,无污物困扰。


泰科ST-TDS 热动力式蒸汽疏水阀

热动力疏水阀结合了安全可靠、结构简单和效率高的特点,其最大工作压力可达120barg。

性能特点

►本体结构结实、简单、总量轻、操作压力范围大;
►只有一个活动部件一个硬化的不锈钢碟片,具有很
   长的使用寿命。同时可具止回阀的功能;
►间歇式喷放排水及迅速紧密的关闭,保证无泄漏;
►可承受过热、水锤、冷动、腐蚀性冷凝水;
►碟片落入阀座时发出的“喀嚓”声,便于检测工作
   性能在任何安装位置下均能正常工作;
►有各种不同型号,可选择螺纹、法兰、焊接等连接
   方式。
