插板阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

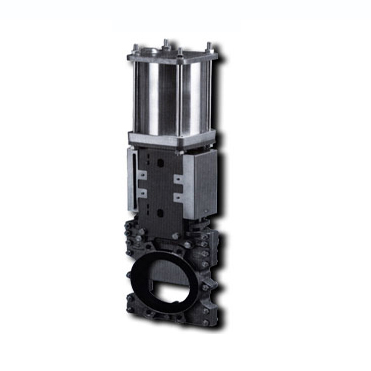

插板阀为穿透式设计闸板与阀座始终紧密接触密封的阀门。适用于矿山电厂的造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并根据现场控制要求,配备电动、气动、液动等执行机构,实现阀门的自动化操作

设计特色

KGD插板阀设计原理为闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。主要优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。可分为软密封和金属硬密封结构。


产品范围

尺寸:3~20”(DN80~DN500)
压力等级:100~150Psi(0.6~1.0Mpa)
主体材料:碳钢,不锈钢
内件材料:碳钢,不锈钢,复合材料
