火电厂循环水是耗水大项,减少循环水耗损的技术途径是提高循环冷却水系统的浓缩倍率。早期循环水处理的浓缩倍率不大于2.5,现在采用有机阻垢剂、缓蚀剂、杀菌灭藻剂手段,用综合工艺可将循环水浓缩倍率提高到4~8。为使浓缩倍率得到更大的提高,泰科的软密封蝶阀、液控蝶阀、液控止回阀能在循环水处理上大大节约能源。

软密封蝶阀(Model CLBU)

液控蝶阀(Model BSP)

液控止回阀(Model HBCH/D)

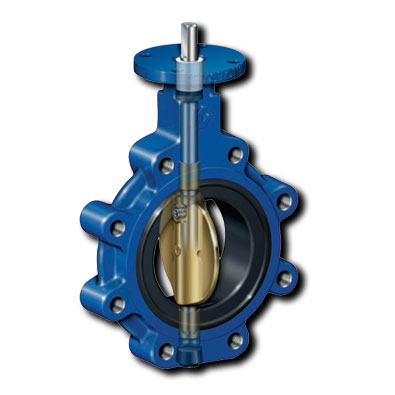

泰科 CLBU系列软密封弹性阀座蝶阀具有开关及调节流体功能,广泛用于各种火电厂循环水处理,和传统截止阀和球阀相比,蝶阀重量轻,成本低。随着各种人造橡胶工业的快速发展,软密封弹性阀座蝶阀不仅能用于传统水处理工业,采用同心式设计,符合API609标准。软密封弹性阀座蝶阀.jpg


设计特色


蝶板,阀杆,阀体,同心设计

可双向安装

零泄漏

扭矩小

自清洁式阀座

防吹出式阀杆

ISO 5211顶法兰

两片式阀杆(2~12)

可选加长式阀杆


产品范围


尺寸:2~72”(DN50~DN1800)

压力等级:150 ~ 232Psi(PN10~ PN16)

主体材料:球墨铸铁,铸钢,不锈钢

密封材料:EPDM ,NBR ,Viton

连接型式:对夹,支耳,双法兰



泰科双偏心高性能液控蝶阀,采用弹性阀座(也可选择金属密封/三偏心结构),可以轻松实现零泄漏,密封更可靠。弹性阀座设计,可实现更低的扭矩,降低驱动装置采购成本,PTFE等软密封材料对酸性及其他介质良好的适应性,使其对各种工况的适应性高。1-130F211422H02.jpg


设计特色


►双向阻断功能

►零泄漏

►ISO 5211 标准顶法兰

►阀座磨损小,低操作扭矩

►超长使用寿命

►主动式的机械密封结构

►可选低泄漏填料

►可选防火设计

►可选多种阀座材料





产品范围


尺寸:2~72”(DN50~DN1800)

压力等级:150~600LB(PN10~PN100)

主体材料:碳钢,不锈钢,合金钢,双相钢

阀座材料:NBR, EPDM, VITON, PTFE , RTFE

连接型式:对夹式,支耳式,双法兰式

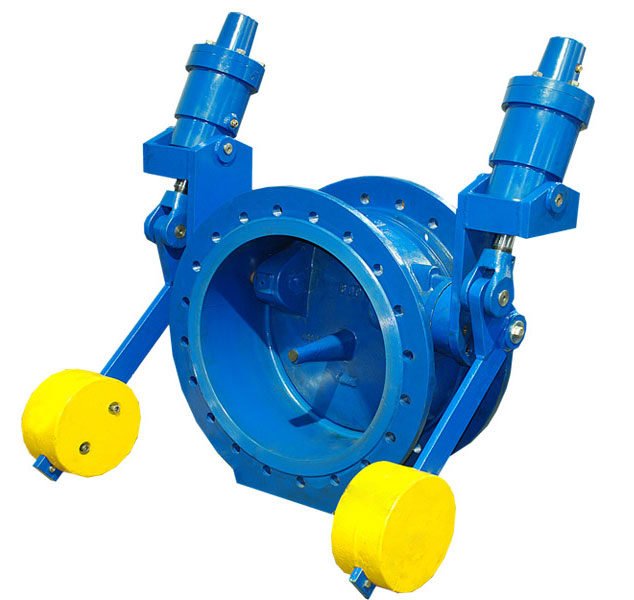

泰科HBCH/D液控缓闭止回阀产品广泛应用于电站循环水处理。主要替代止回阀和闸阀的功能。按照预先设定的程序,分快关和缓闭两阶段关阀,有效地消除和抑制管路水锤,是保证水泵机组和管网系统安全可靠远行的理想设备。




技术特点

本系列阀门能按程序开启,开阀后蝶板无波动,断电(或通电)时自动按预先设定的时间和角度,分快关、慢关两阶段关闭,可在泵的出口或管路中起止回和截止功能用。

它具有以下特点:

1. 可取代水泵出口截止阀和止回阀,并集机、电、液于一体,占地面积小。

2. 自动化程度高,可就地、远程及联动控制。

3. 电气系统可采用PLC智能控制系统,也可以采用普通型继电器式系统。

4. 液压系统电机功率小,工作效率高,保压性能好,油泵启动间隔时间长。

5. 液压系统具有自动保压功能,保压时间长,油泵启动间隔可到500小时。

6. 有明显的开度指示和机械限位调节机构,行程开关装置防水防尘设计,不外露,性能稳定,使用寿命长。

7. 电气操作界面人性化、多样化,可设计普通按钮式、文本式、触摸屏式,也可根据客户的需要,设计最新的人机操作界面
