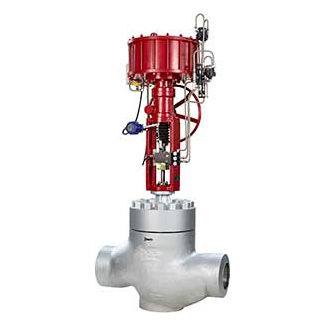

高加疏水调节阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

高加疏水调节阀是一种压力平衡式套筒结构的高压差调节阀。阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。控制饱和水流经调节阀的过程中不出现空化现象。该阀应用于火力发电厂的高加疏水,而且也可作为除氧器水位调节阀。

技术特性
套筒三级节流,通道节流面积逐渐扩大,适合饱和水汽化容积扩大的要求,降低流体速度,减少流体对阀内件的冲刷;
节流面与密封面分开,阀内组件表面硬化处理,硬度高,耐冲刷,适用寿命长;
采用先导阀结构,使阀门开启力降低15倍左右,有效减少执行机构的体积。




产品规格
尺寸范围          4“--12”
压力范围          ANSI 600--2500LB
适用温度          低于420℃
管路接口          焊接式、法兰式
阀门形式          直通、角型、Z型
阀盖形式          标准型、散热型
阀内件形式       多层多孔式套筒、先导式结构、平衡式内件结构
阀门材料          20#锻钢或不锈钢
阀芯材料          ASTM 440B或其他不锈钢材料
阀芯套材料       ASTM 440B或其他不锈钢材料
填料                石棉编织填料
流量特性          线性或等百分比
泄漏等级          ANSI B16.104 IV V级  VI级
驱动方式          可配置电动、气动、液动等执行机构
