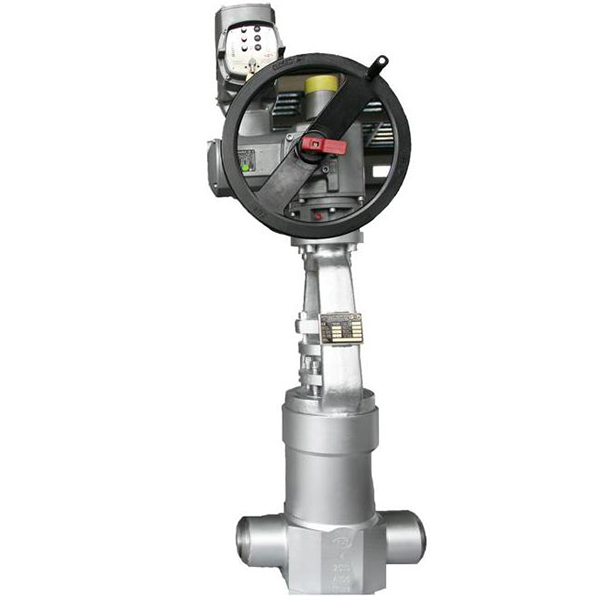

主蒸汽疏水阀
主蒸汽疏水阀是一种串级式高压差调节阀。该阀适用于火力发电厂主蒸汽或再热蒸汽管道等的疏水系统控制高温高压降饱和水。它是大型火力发电机组的重要阀门之一。
技术特性
流体通道串级式，流体方向不断改变，控制流体速度在30m/S左右，逐级降压，防止空化破坏；
节流面与密封面分开，根据疏水流量设有不同的节流元件，阀内组件表面经硬化处理，硬度达到HRC70左右，
关闭严密，寿命长；
阀体组件采用自内压密封结构，压差越大，密封性越好；
阀体组件与执行机构采用浮动连接，可消除阀芯与推杆不同心造成的卡死现象。
产品规格
尺寸范围 1“--2”
压力范围 ANSI 600--2500LB
适用温度 低于420℃
管路接口 焊接式、法兰式
阀门形式 直通、角型、Z型
阀盖形式 标准型、散热型
阀内件形式 迷宫套筒式阀内件、多级节流阀芯结构
阀门材料 20#锻钢、304、316、12Cr1MoV
阀芯材料 ASTM 440B或其他不锈钢材料
阀芯套材料 ASTM 440B或其他不锈钢材料
填料 因科镍合金丝增强石墨填料
流量特性 快开、线性、等百分比
泄漏等级 ANSI B16.104 V级 VI级
驱动方式 可配置电动、气动、液动等执行机构
