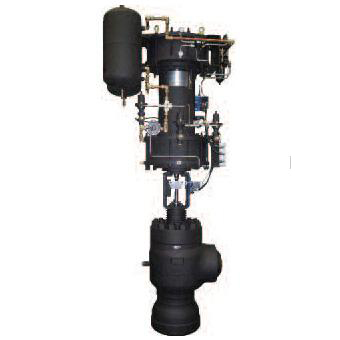

减温水调节阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

减温水调节阀是一种防空化的多级节流调节阀,也叫高压差调节阀。可用于大、中型发电机组,控制锅炉主蒸汽和再热蒸汽的喷水减温水的流量,也可应用在石油、化工工业控制高压液体的流量。
减温水调节阀采用串级式结构,流体通过弯曲的通道,目的是消耗能量降低流速,防止液体空化。

技术特性
流体逐级降压,流体方向不断改变,增加流阻,控制流速,防止空化破坏,阀内允许压差15MPa;
多级节流:大流量时四级节流,小流量时五级节流,减少流体对阀芯表面冲刷磨蚀;
节流面与密封面分开,阀芯和阀芯套表面硬化处理,硬度达到HRC70,关闭严密,寿命长;
阀芯表面开有大缺口,流体含有2~3mm焊渣等固体颗粒,阀芯不会卡死,动作灵活;


产品规格
尺寸范围          1“--3”
压力范围          ANSI 1500--2500LB
适用温度          低于560℃
管路接口          焊接式、法兰式
阀门形式          直通、角型、Z型
阀盖形式          标准型、散热型
阀内件形式       迷宫套筒式阀内件、多级节流阀芯结构
阀门材料          20#锻钢或不锈钢
阀芯材料          ASTM 440B或其他不锈钢材料
阀芯套材料       ASTM 440B或其他不锈钢材料
填料                因科镍合金丝增强石墨填料
流量特性          等百分比
泄漏等级          ANSI B16.104 IV级 V级  VI级
驱动方式          可配置电动、气动、液动等执行机构
