泰科在众多的工业或电力领域需要有一套完整的脱硫系统。目前,国际上普遍采用的是石灰 石——石膏湿法、一炉一塔脱硫装置。该装置的脱硫效率可大于 95.5%。

针对脱硫系统的特殊要求,泰科提供了全套流体控制解决方案。本项重点介绍脱硫系统使用量较大、要求较高的蝶阀。

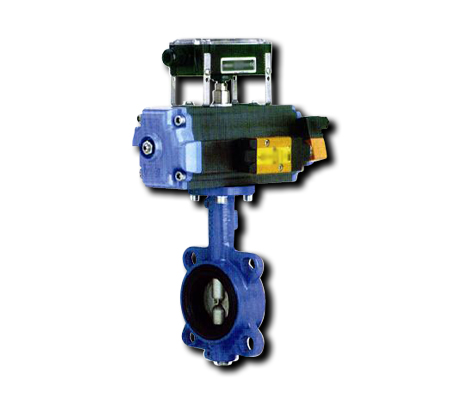

泰科脱硫专用蝶阀分为手动、电动和气动驱动三种。根据 泰科标准配置,电动蝶阀电动执行器采用 AUMA, LIMITORQUE, ROTORK 等系列电动执行器,气动蝶阀气动执行器配置VCONTORQUE公司双作用系列气动执行器。根据客户需求,可以配置其它品牌的自动控制执行器。


应用标准


►   设计标准按照 DIN3354
►   试验与验收标准按照 DIN3230, 双向密封零泄漏
►   连接法兰按照  DIN2501
►   结构长度按照 DIN3202


适用范围

►  公称通径 DN40~1000mm
     其中 DN40500mm 采用对夹式结构
            DN600~1000 采用双法兰连接结构
►  公称压力: 1.0MPa、1.6MPa
►  工作压力: 0.2~0.5MPa
►  壳体强度试验: 1.5 倍工作压力
►  密封试验压力:1.1 倍工作压力,双向密封,零泄漏
►  工作温度: -2080


主要零件材质

►  壳体材质采用高性能球墨铸铁  GGG40.
►  蝶板材质采用优质合金低碳钢  1.4529、2507 双向不锈钢
►  阀轴材质采用优质不锈钢  2Cr13、2507 双向不锈钢
►  阀座橡胶密封圈 EPDM
►  轴套采用铝青铜


结构特征

►  中线结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;
►  独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均匀造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零;
►  蝶板圆周形密封面精密加工至极高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿 命较长;
►  自动控制阀门装备有高品质 ZPA 系列电动执行机构或双作用气动执行器,可以实现自 动与手动双重启闭功能;电动执行器请见 泰科公司 ZPA 系列部分回转电动执行器
或气动执行器;
►  泰科领先全球的自动控制机构独特的定位装置确保产品流体控制呈线性状态
►  阀门两端口橡胶密封面突出球墨铸铁法兰面,阀门在管道上安装时无需额外的橡胶密封垫片;
►  阀门流态特性呈线性状态,具有较小的流阻系数。
►  阀门球墨铸铁壳体内外表面采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层厚度为 0.2~0.5mm。

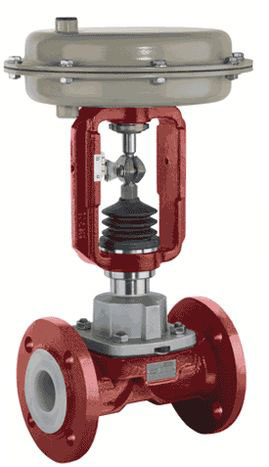

 泰科DAR系列隔膜阀可用在火电厂的FGD (烟气脱硫)系统、化学系统。FGD系统通常使用直通式阀, 带橡胶内衬,以处理摩擦性和腐蚀性工艺介质。DAR系列气动阀门及气动执行机构均为泰科公司专有技术产品。

泰科隔膜阀与其它阀门最大的区别是采用独特的无填料函的设计,因此杜绝了填料孔易于渗漏的弊端; 由于隔膜的作用, 可使腐蚀性介质与所有驱动部件处于安全隔离的状态, 从而根除了常规阀门“跑、冒、滴、漏”的通病。


性能特点

1. 结构紧凑、高性能、简易轻便设计。
2. 安全性高、易于拆卸维修并有效降低运行成本.
3. 精确的过程精度和有效输出,更好的为工厂节约能源。
4. 可选用直作用、单作用、双作用执行机构。
