自力式差压控制阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

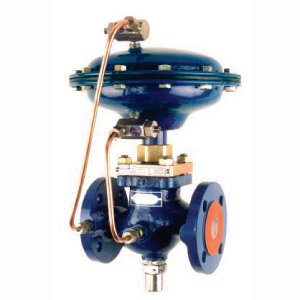

带指挥器操作式自力式压力调节阀(简称压力阀)无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀的阀芯位置,改变流经阀门的介质流量,使阀门后端压力保持恒定。
S20B31M主要用在阀前压力较高(0.2~0.8MPa)而要控制的阀后压力很低(0.5~100KPa),如50mmH2O的场合。


特性
减压比特别大,例如阀前0.8MPa,阀后50mmH2O,压差比达1600
压力设定在指挥器上实现,因而方便、快捷、省力省时且可在运行状
   态下连续设定。
控制精度比S20B31型自力式高1倍左右,故适合在控制精度高的场合使用
对同一台阀而言,调节范围比S20B31型自力式广。
反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都
   可以感测出来
流量特性:快开
采用压力平衡结构,是调节阀反应灵敏,控制精度高;
橡胶膜片式检测, 执行机构精度高、动作灵敏;
执行机构:薄膜式执行机构

技术规格
公称直径为 DN20-300(3/4”- 12”)
压力等级为 PN10-PN40(CL150-CL300)
主体材料:碳钢,不锈钢、合金
内件材料:不锈钢、合金
