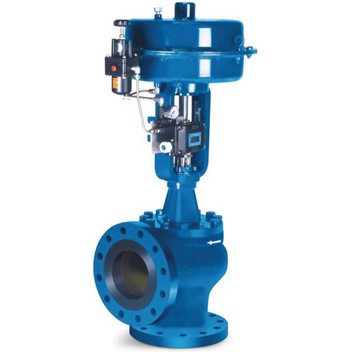

角型控制阀
角型控制阀是一种顶部导向结构的调节阀，具有阀体结构紧凑、压降损失小、流量大、可调范围广， 流道畅通阻力小， 流量曲线精度高等优点。 特别适用于高粘度、含有悬浮物和颗粒状流体的调节， 可避免结焦、粘结、堵塞等现象，便于自净和清洗。 控制阀配多弹簧气动薄膜执行机构，结构紧固、输出力矩大， 使用寿命长。适用于石油、化工、电力、冶金、造船、造纸、生物制药、食品工业系统等工况；
特性
►泄 漏 量：
金属阀座：符合标准ANSIBl6．104IV级， 小于额定Cv的0.01％；
聚四氟乙烯阀座：符合标准ANSI B16.104VI级，小于额定Cv的10-7；
司太莱堆焊阀座：小于额定Cv的10-7
►回 差： 3％(不带定位装置)； 1％(带定位装置)
►线 性： ±5％(不带定位装置)； ±1％(带定位装置)
►流量特性：IEC标准等百分比特性EQ%, 直线特性Linear，快开
►可调比：50:1
►额定Cv值：2.9~1550
►表面涂层：标准为蓝色环氧树脂，阀体本体不锈钢时不涂层
►连接形式：ANSI DIN RF法兰，RTJ法兰，对焊，承插焊。
►执行机构：薄膜式、气缸式、电动执行机构
技术规格
►公称直径为DN15-300（1/2”- 12”）
►压力等级为PN10-PN420（CL150-CL1500）
►主体材料：碳钢，不锈钢、合金
►内件材料：碳钢，不锈钢，合金
