为了防止冷给水造成的热冲击和改进机组效率,加热器为了给水在流经锅炉的省煤器部分之前加热。例如,通过提高给水温度10℃,机组效率提高了1%。这是通过使用从高、中、低压汽轮机抽气来实现的。每个加热器的凝结水有相当数量的能量也用来热交换加热给水。
疏水系统推荐用阀门包括
高(低)加热器疏水阀
气动疏水球阀 Model 2317
气动疏水Y型截止阀 Model GLPD
气动疏水危急闸阀 Model GAPD


加热器疏水阀

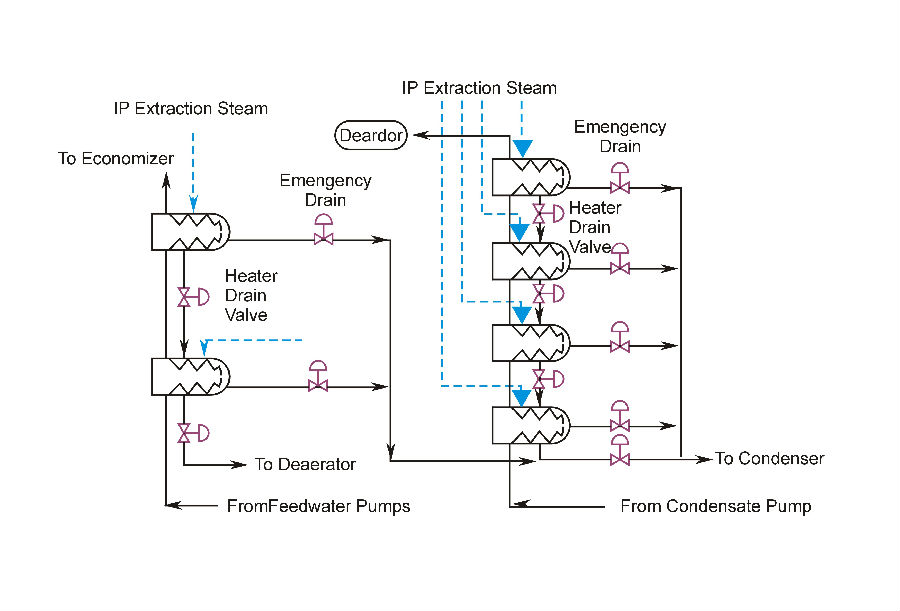

电厂中最常见的加热器布置是采用级联式布置。这将取决于加热给水的非常接近饱和条件的抽气蒸汽。加热过程形成的凝结水仍处於饱和状态,然后送至下一级加热器。液位控制阀是用来保持加热器液位,将凝结水疏水排至闪蒸罐,这将提高热交换的效率。

一个电厂通常有两套给水加热器。低压加热器采用低压汽轮机的抽气,其位置位于冷凝泵后面。凝结水是通过低压加热器进入一个开放的加热器,即除氧器,加热将去除那些在高温下对管道及相关设备产生腐蚀的气体。除氧器提供了主锅炉给水泵的吸入端,而给水泵通过省煤器之前的一系列高压加热器,其蒸气来自高和中间压力汽轮机的抽气。

每个加热器需要特别关注两个阀门,这就是正常加热器疏水阀和紧急疏水阀。这两个阀门,可大大影响机组效率。研究表明,许多加热器疏水控制系统很差并可以节省工厂成本。这是直接关系到加热器液位控制,是正常加热器疏水阀的职责。

正常加热器疏水阀用来控制加热器的凝结水液位,以及送至下一个连续加热器的凝结水流量。如前所述,送过来的凝结水处于饱和状态,当冷凝水经过阀门,凝结水闪蒸成蒸汽,帮助热传输。闪蒸的蒸汽高流速且携带水滴,会导致严重的侵蚀影响。

紧急加热器疏水也有类似对机组效率的影响。此阀只在高液位警报时采用,因此,严密关断是必要的,以确保适当的性能。热河凝结水在阀门上的泄露将直接进入冷凝器,这需要额外的抽气提供加热。随着出口流量直接进入冷凝器,阀门运行中也会有闪蒸出现。

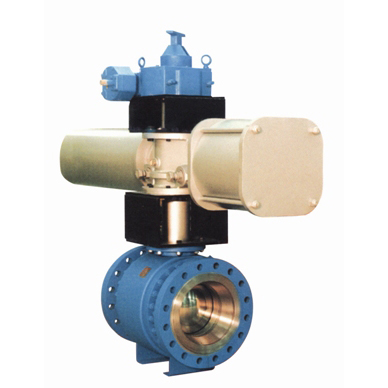

泰科疏水球阀主要分为耳轴安装式和自由浮动式 (阀座有支撑) 的球阀产品符合多种标准和重负荷应用, 提供了严密的双向截止操作能力。

设计特色

• 全通径或缩径设计
• 通过火灾安全和防静电安全认证
• 防吹出阀杆设计
• 柔性, 金属/ 柔性和金属/ 金属阀座
• 手动或执行机构驱动的动作方式

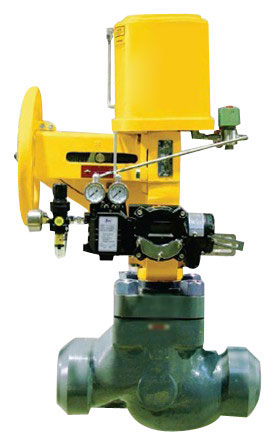

泰科系列气动疏水截止阀适用于高加疏水、再热器疏水和过热器疏水等系统疏放水的关闭与排放阀门密封要求高,能快开快闭,并具有故障保护功能、自动控制功能和较高的可靠性。因此该系列截止阀(电厂俗称疏水阀,疏水门)成为这类系统的首选产品。气动控制截止阀密封比压持久稳定,调试简单,维护要求低,故障低,可靠性高,失气失电自动保护,快速启闭,价格相对低廉,节能环保,因而适用于火电厂疏放水工况。电站汽轮机的高压缸排气管道上或其他要求快速关闭的工业管线系统,在气源压力(0.5~0.7Mpa)或回位弹簧的作用下迅速关闭(关闭时间≤0.5s), 以防止介质倒流损坏汽轮机和其他装置
气动控制截止阀一般为全开全闭式。

设计特色

启闭行程短
速度快
密封可靠
启闭静态力矩小

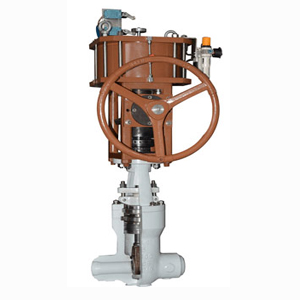

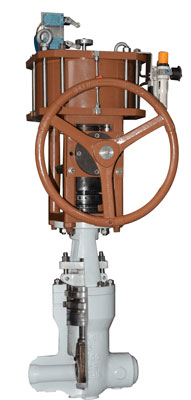

泰科 系列紧急疏水闸阀由于具有优良的切断性能,故在火电疏水领域得到广泛应用。



技术参数

1、气动闸阀的执行机构具有正、反两种作用功能,
     故阀的开、关方式有气开、气关两种作用方式。
     闸阀采用金属接触式独特结构、动作可靠,具有极高的切断性能,
     比常规的切断阀优越。
     允许泄漏量达到10-8×KV。
     使用范围广,温度可由-196℃至500℃,
     口径小至40mm,大至600mm.阀座有平行、60°V型切口和90°V
     型切口三种,适应不同使用场合需要。

2、阀体可用夹套形式保温。
