热工仪表系统应用主要包括:
一次门(Model 6NV-S11)
二次门(Model 6NV-S14)
排污门(Model 6NV-S09)

泰科生产多种仪表和管道阀门及附件都具备部件可追溯性,而且无湿螺纹(填料在阀杆螺纹与介质之间)和防解体阀杆设计已作为所有泰科阀门的标准安全特性。另外,选加功能包括:
符合NACE MR-01-75标准
FIRESAFE(防火)认证
     防静电
     阀把锁定/防误操作
     气动
     超净应用阀门
     以及根据用户要求设计的定制产品
优质产品:
    ▲      针阀和仪表阀,耐压15000磅/平方英寸(1000巴)
    ▲      球阀,耐压15000磅/平方英寸(1000巴)
    ▲      用于压力和流量传送器的球阀和针阀组
    ▲      细管线隔离阀
    ▲      单法兰阀
    ▲      气源分配器和分流阀组
    ▲      双隔断分配器和分流阀组
    ▲      仪表保护器、溢流阀和其他附件
    ▲      低温、高温和超净系统阀门
    ▲      真空设备阀门

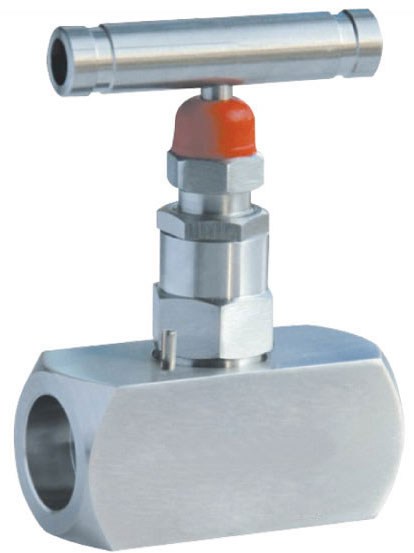

泰科6NV-SW/11系列一次门具有如下的技术特性
技术特性


阀门符合低进高出的设计规范和流通型式;

阀门设有锁定销,阀杆具有反向密封功能,密封填料不带压工作;

阀门材质采用冷拔不锈钢或者锻造不锈钢加工生产,具有耐高温高压、抗流体冲刷的性能;

阀芯与阀杆滚压而成,当手轮旋转到阀芯与阀座接触的瞬间,阀芯不再随阀杆的旋转而转动,而是直向下运动,阀芯与阀座不产生旋转摩擦,防止密封面的刮伤,延长阀门的使用寿命。

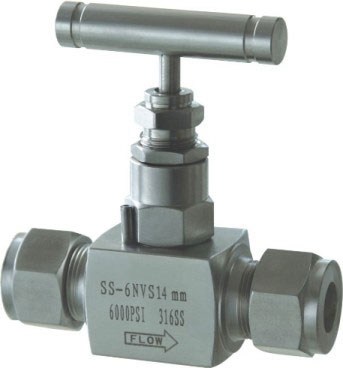

泰科 6NV-SW/11系列二次门具有如下的技术特性

技术特性


一体化结构。
阀盖与阀体一体化锻造而成无外泄漏点使用绝对可靠。

阀体采用三次热锻压成型工艺先进、安全可靠。
密封性强阀瓣与阀杆滚压而成。无旋转阀瓣弥补了阀盖与阀体一体中道增长而导致阀体中道孔加工精度不高的缺陷且保证每一次开关密封线位置不变内密封严密性强。

连接型式:卡套式、NPT

设计、检验标准:ANSI B16.34/API 598

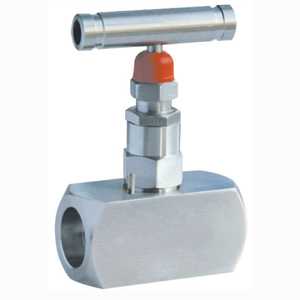

泰科6NV-SW/09系列排污门设计制造根据火力发电用阀门标准E101、ANSI B16.34、DL/T531 2,结构长度按照ANSI B16.10、E101。

设计特点
1、阀门设有锁定销,阀杆具有反向密封功能,密封填料不带压工作。
2、阀门材质采用冷拨不锈钢或者锻造不锈钢加工生产,具有耐高温
     高压、抗流体冲刷的性能.
3、阀芯(锥体堆焊司太立合金)与阀杆滚压而成,当手轮旋转到阀芯
     与阀座接触的瞬间,阀芯不再随阀杆的旋转而转动,而是直向
     下运动,阀芯与阀座不产生旋转摩擦,防止密封面的刮伤,延长
      阀门的使用寿命。
4、非旋转头阀瓣、锥体、球体、球体为钴基合金钢球结构使得阀瓣
     与阀体密封面之间无旋转磨损仅存上下运动。密封严密性强、使
     用寿命长。
5、阀体与接头阀盖采用斜面硬对硬直接密封保证好的外密封。
6、阀杆填料位于阀杆螺纹的下方以防止介质与阀杆螺纹接触确保阀杆螺纹得到良好的润滑。
