汽机旁路系统
泰科旁路系统采用高、低压两级串联型式旁路系统装置。机组在冷、温、热、极热态启动时，投入旁路系统控制锅炉蒸汽温度使之与汽机汽缸温度较快地相匹配，从而缩短机组启动时间，减少汽机循环寿命损耗，实现机组的佳启动。
设计特色
机组正常运行时，一旦主蒸汽压力超过高压旁路装置的设定值，蒸汽转换阀快速开启，并按照机组主蒸汽压力进行自动调节，直到恢复正常值。
能适应机组定压运行和滑压运行两种方式，并配合机组控制实现调节负荷。当汽机负荷低于锅炉低稳燃负荷（不投天然气稳燃负荷）时，通过旁路系统的调节，使机组允许稳定在低负荷状态下运行。
在启动和甩负荷时，可保护再热器，以防干烧。
回收工质，减少噪音。
产品范围
旁路组成
旁路系统由控制、阀门及电动执行机构组成。控制由DCS 负责实
现,泰科提供控制策略和原理供参考。

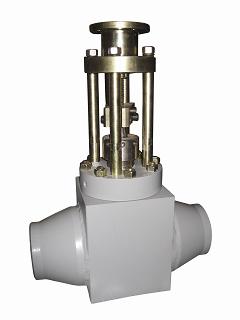

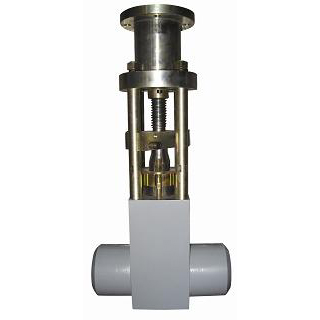

阀门包括标准配置的高旁减温减压阀（BP）、高旁喷水调节阀（BPE）、高旁喷水隔离阀（BD）和低旁减温减压阀（LBP）、低旁喷水调节阀（LBPE），以及选配的低旁喷水隔离阀（LBD）
旁路的运行方式
启动方式称阀位方式
定压方式
滑压方式
旁路控制工作原理
本旁路控制系统由七个控制回路组成，分别是高压旁路压力控制回路、高压旁路温度控制回路、高旁喷水隔离阀控制回路、低压旁路控制回路、低压旁路温度控制回路、低旁喷水隔离阀和三级减温喷水控制回路
