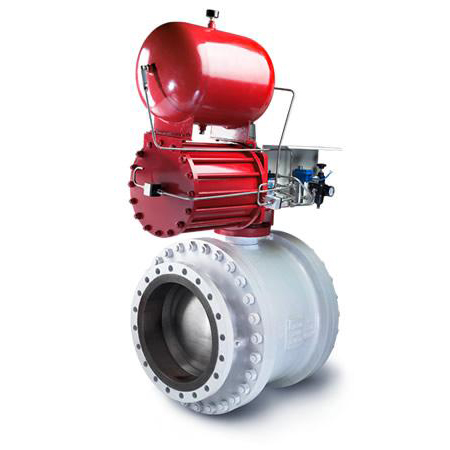

黑水、灰水切断阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

黑水、灰水切断阀用于气化炉工艺烧嘴的水煤浆具有高压、高黏度、高磨蚀特性,水煤浆切断阀及水煤浆循环阀要求具有一定的开关速度及密封性。

设计特色

阀门型式:固定式球阀。
尺寸:1/2″-32″
压力等级:600LB-2500LB
连接方式:法兰
适用温度:-196℃~566℃
阀体材料:WCB、A105、304、316、双相不锈钢、
                  INCONEL600、INCONEL652、
                  MONEL等
阀门内件:316、316L、双相不锈钢、
                  INCONEL625、MONEL等
泄漏等级:ANSI CLASS VI级


产品特征

煤浆切断阀为双向旋转全截面开关球阀、固定球结构
阀门为高温锁渣结构,阀体和内件体的金属和保护涂
   层在冲击、腐蚀和磨蚀有良好的可用性
阀杆防吹出设计
   阀杆与球是独立的,阀杆靠近球的一端设计成整体T
   型结构,压盖阀兰可挡住该T型阀杆,避免被阀腔压力吹出。
防静电装置
   阀杆上装有弹簧接地塞钉,使球、阀杆与阀体之间相接触,形成导通电路,可将电荷转移,从而避免阀门开关
   时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚。(这种静电积聚对一些危险区域内的管线来说是极其危
   险的。
超强防火设计
