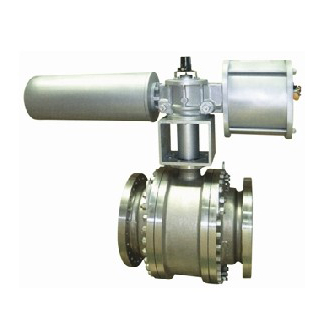

氧气切断阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

氧气管线氧气切断阀及高压氮气切断阀应用于煤气化装置,受气化炉安全联锁系统的控制,在开车时,通过开车程序打开或关闭相关切断阀。停车或故障时,自动切断进气化炉氧气管线,用高压氮气吹扫和保护氧气管线。

规范标准:

阀门型式:固定式球阀
尺寸:1/2″-32″
压力等级:600LB-2500LB
连接方式:法兰
适用温度:-196℃~566℃
阀体材料:304、316、双相不锈钢、
                  INCONEL600、INCONEL652、
                  MONEL等。

阀门内件:316、316L、双相不锈钢、
                   INCONEL625、MONEL等。

阀座:金属密封、喷焊碳化钨、硬度达72HRC。
阀球:喷焊碳化钨、硬度达72HRC。
泄漏等级:ANSI CLASS VI级


气动执行机构

单作用或双作用执行机构、气源接管304SS
气源附有过滤减压阀、限位开关、电磁阀、气源扩大器、气锁阀、快速排气阀等
限位开关及电磁阀防爆等级:ExdⅡCT4、CT6等级。

产品特征:

开关型
阀杆防吹出设计

阀杆与球是独立的,阀杆靠近球的一端设计成整体T型结构,压盖阀兰可挡住该T型阀杆,避免被阀腔压力
   吹出。
防静电装置

阀杆上装有弹簧接地塞钉,使球、阀杆与阀体之间相接触,形成导通电路,可将电荷转移,从而避免阀门开
   关时摩擦产生静电积聚
或流体冲击阀体内腔产生静电积聚。(这种静电积聚对一些危险区域内的管线来说是极
   其危险的。)
超强防火设计
中腔压力泄放
密封面超硬金属喷涂

   泰科采用航天一流技术"火箭喷涂金属粒子"技术简称"RAM",即采用火箭发动机以3马赫速度把
   金属粉末喷到金属面上,
形成了10μm的超硬涂层,表面硬度最高达HRC72(比传统的涂层STL硬多倍),耐
   高温达1800OF.采用RAM技术涂层的阀门可能承受任何苛刻介质如催化剂,矿石,聚合物等耐磨介质的冲刷及
   强碱强酸介质的腐蚀。

永不更换盘根

   传统阀门盘根不能避免泄漏,从而使用户检查及维修这些阀门的人力物力逐年增加.现在泰科发明的
  "弹性加载盘根"技术,解决了传统阀门生产的泄漏问题,满足了越来越苛刻的泄漏检验标准,并大大减少了
   维修检验费用.
