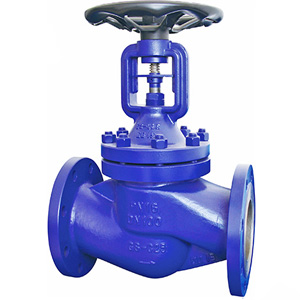

波纹管截止阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

设计特色

内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。


特性:

产品结构合理、密封性能可靠、造型美观

阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能

直角式德标波纹管截止阀双重密封,性能更可靠

阀杆升降位置指示,更直观

密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长


产品范围

公称压力:1.6、2.5、4.0


壳体试验压力:2.4、3.75、6.0


密封试验压力:1.76、2.75、4.4


适用温度:-20°C~450°C


适用介质:水、蒸汽、油品等
