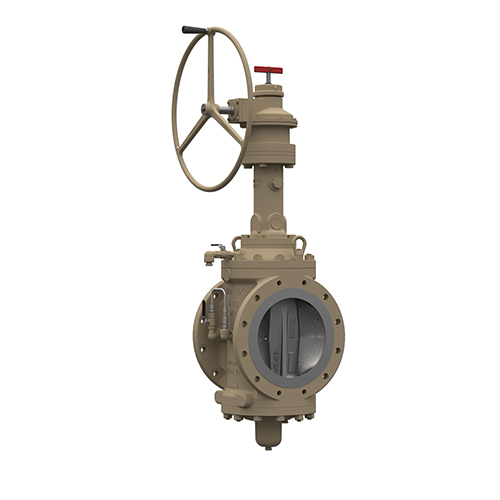

piste robinet d'arrêt

  • paramètres techniques
  • Guide d'installation
  • description du modèle
  • Télécharger le fichier

forme piste robinet fermer l'obturateur, et relié par l'intermédiaire d'une bride, à l'intérieur du corps de vanne en utilisant le principe de la rotation du bouchon pour réaliser ouvrir et fermer. principes de conception rationnelle, simple, beau, pour répondre à la demande du marché. Pour la phase de pression 150 ~ 900LB (1,6 ~ 32.0MPa), la température de travail de -29 ~ 150 ℃ pétroliers, chimiques, pharmaceutiques, d'engrais et de l'industrie d'alimentation, et les autres conditions de la canalisation, ou désactiver le moyen de canalisation.



travaux

Lower robinet d'arrêt du rail est complètement ouverte, la butée de canal aligné de passage du corps de vanne, afin d'assurer que la chute de pression minimum souhaitée. Tourner le volant du bouchon de soupape en direction du sens de rotation, en même temps pousser la plaque de soupape est mis en rotation de 90 degrés tout en continuant à faire tourner la roue à main, le bouchon sera sous pression des deux côtés pour ouvrir la soupape, la soupape fermement contre le siège de soupape, la vanne est fermée, quand le volant est tourné dans le sens inverse, en premier lieu, le mouvement ascendant du bouchon, la plaque de soupape du siège de soupape, en continuant manivelle pour entraîner la vanne de sorte que le bouchon est tourné de 90 degrés, le dernier canal dans le passage de bouchon du corps de soupape alignés, la vanne est complètement état ouvert.


Caractéristiques de conception

► piste de robinet d'arrêt lors de l'ouverture de la soupape et le siège de soupape dans l'état débrayé, ouvert

0 friction est en relation avec le processus, sans l'usure de la surface d'étanchéité.

► bouchon rotatif flexible, et peut faire en sorte que l'orifice d'entrée, extrémité de sortie et à brides

Sceller et sceller le joint d'étanchéité souple (Viton), par la valve d'étanchéité

Feuille autour des joints à réaliser.

► fixation en queue d'aronde unique et la protection de l'anneau d'étanchéité, le zéro fuites d'étanchéité dans la position fermée

Rosée.

► utilisant une large gamme de supports, sans limiter la direction d'installation. Aucune vibration, le bruit est faible


Gamme de produits

► gamme de pression: 150 ~ 900LB

► Plage de température: -29 ~ 180 ℃

► matériau hôte: acier au carbone, acier inoxydable, acier à faible teneur en carbone inoxydable

► plage de spécification: 1/2 "~ 16" (150LB)
