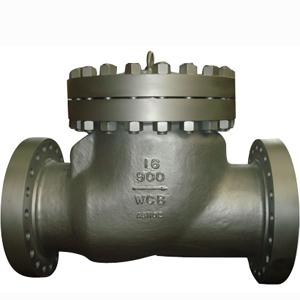

Le clapet anti-retour a une levée de soupape (DN ≤ 40), et la soupape de retenue à battant (DN≥50), clapet anti-retour de soulèvement contre la soupape à fluide sous pression est ouverte, fermée par son propre poids, ne peut être installé dans un tuyau horizontal , clapet anti-retour d'oscillation et un moyen de pression contre la force de gravité pour fermer la vanne, peuvent être utilisés dans un tuyau horizontal.

Caractéristiques de conception

► chapeau boulonné (B.B.)

► Siège: 1, avec la bague de siège de soupape vissé ou soudé

2, la matière de soudage direct sur la surface d'étanchéité du corps de soupape

3, la surface d'étanchéité du siège de soupape de l'opération de moulage du corps de vanne directement

► joint de bride:

A connecté bride de chapeau de vanne sous la forme de boulons

600lb les irrégularités du joint d'étanchéité

600lb ci-dessus le joint d'étanchéité de forme octogonale en outre

Gamme de produits

Taille: 2 "à 24"

Pression nominale: 150 ~ 2500LB

Matériau du corps: CF8, CF8M, CF3, CF3M, 4A, 5A

Les normes de conception et de fabrication: API 603, ASME B16.34

Longueur de la structure: ASME B16.10

Norme d'essai: API 598, BS6755, ISO 5208
