真空蝶阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

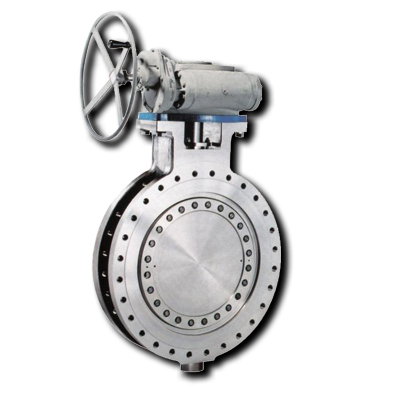

真空蝶阀自研发至今已经20多年,主要由阀体、蝶板、密封圈、传动装置等组成;主密封为双密封结构,即蝶板采用双密封蝶板,其上装的双密封全与阀体双密封座形成密封,此结构使其无论在哪一侧受压的情况下泄漏量均为零;阀轴密封采用具有自补偿功能的特殊轴封结构,以隔断外界大气与管道连通,从而保证管道内的真空度

工作原理
关闭时驱动装置带动阀轴做90°转动,通过连接销,使
   蝶板同步转动,装在蝶板外缘槽内的弹性蝶阀主密封圈
   与阀体密封座逐渐接触,因其外径大于阀体密封座的直
   径,主密封圈受挤压均匀变形,利用其弹性与阀体密封
   座严密吻合。
其独特的密封结构,能使蝶阀主密封圈随着工作介质的
   压力增高,与压力成特定比例向外涨大,既自动补偿密
   封所需的密封比压,又不会因压的过紧使蝶阀开启时密
   封面擦伤,实现很好的密封效果。

产品范围
尺寸:2~128"(DN50~DN3200)
压力等级:PN1.0~PN6.4(150LB~600LB)
主体材料:碳钢、不锈钢、双相钢
蝶板材料:碳钢、不锈钢、双相钢
阀座密封:PTFE、复合层密封、金属密封
