泰科抽气系统推荐用阀门包括
抽气快关蝶阀(加热器保护阀)-Model QSB/BHP
抽气逆止阀-Model PC20
抽气一段、二段等抽气闸阀

平行平板闸阀 Model PGD
柔性对分楔式闸阀 Model GAPD

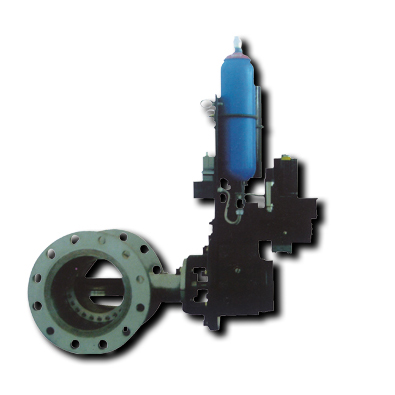

泰科 QSB/BHP系列快关阀在煤气余热发电系统和抽汽供热式汽轮机系统中,快关蝶阀作为系统安全的保障,得到了日益广泛的应用。快关蝶阀关闭迅速、流通阻力小、截止可密封等优良性能使其可以代替原来系统设计中电动截止阀和止回阀使用。

设计特色

1、快速关闭时间可达0.5秒,紧急切断安全可靠。
2、三偏心金属密,封结构启闭轻便灵活,密封零泄露。
3、常温介质可选用双偏心软密封结构,造价低,密封可靠。
4、关阀末端缓冲,有效避免阀门惯性冲击。
5、可以用弹簧实现快关,液可以用蓄能器实现快关,两种形式异曲同工,同样安全可靠。

产品范围

尺寸:2~128”(DN50~DN3200)
压力等级:150~900LB(PN16~PN150)
主体材料:碳钢,不锈钢
内件材料:碳钢,不锈钢,复合材料

用途

快关蝶阀主要用在热电厂并联机组和煤气余热发电机组上,用以作为保护系统安全的紧急切断阀门。


泰科PC20系列抽气逆止阀适用于电站汽轮机的高压缸排气管道上或其他要求快速关闭的工业管线系统,在气源压力(0.5~0.7Mpa)或回位弹簧的作用下迅速关闭(关闭时间≤0.5s), 以防止介质倒流损坏汽轮机和其他装置

设计特色

►最小压降设计易于维护。
►PC20系列止回阀可以完全无需从管道中拆卸下来即可实现阀内组件的更替,大大节约了维护和检修的费用。
►PC20系列止回阀采用蒙乃尔合金衬套,有效的防止像使用低抗腐蚀材料易出现的卡涩和冻结情况
►如在真空环境中使用,PC20系列止回阀可增加水封罩。


                      产品范围
                      压力范围:150~600LB
                      尺寸范围:4"~22"
                      适用温度:≤450℃
                      适用介质:蒸汽、高温介质
                      连接型式:法兰、焊接

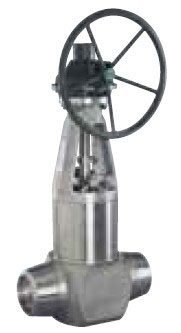

泰科PGD系列平行平板闸阀
独特的设计提供了比楔形闸阀更低的压力降, 同时在蒸汽和水应用领域提
供了最大程度减少的流动紊流、可靠的关断能力以及更长的使用寿命。



工作特点

• 遵照ASME B16.34和其它国际标准设计
• 阀板阀座自清洁
• 低压降
• 优异可靠性
• 低维护量
• 低工作扭矩






泰科GAPD系列柔性对分楔式闸阀弹性楔型阀板提供了可靠的密封性能和均匀的阀座负载。

工作特点• 遵照ASME B16.34、DIN、API 600 和其它国际标准设计
• 压力阀座设计和 / 或有凸缘的阀盖
• 可以供应特殊构造以及材质产品
• ISO标准顶法兰, 方便了执行机构/ 伞齿轮组件的安装
• 可供应锻钢和铸钢型型号
