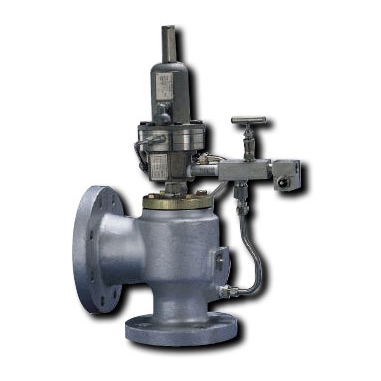

弹簧微启高压安全阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。S2008高压型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。

结构简述

1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,
。使阀门背压降低




产品范围
尺寸:DN15~50(1/2“~2”)
压力等级:0.6Mpa-6.4Mpa
主体材料:铜、铸铁、碳钢、锻钢、
      不锈钢、铬钼钢、低温钢、钛合金钢
内件材料:碳钢,不锈钢,合金
连接形式:螺纹、法兰、焊接、卡套、卡箍


设计特色
制造标准:API, DIN, BS, JPI
工作温度:≤200℃
泄露等级:ANSI/FCI70-2-1991 IV V VI
表面涂层:标准为蓝色环氧树脂,阀体本体不锈钢时不涂层
