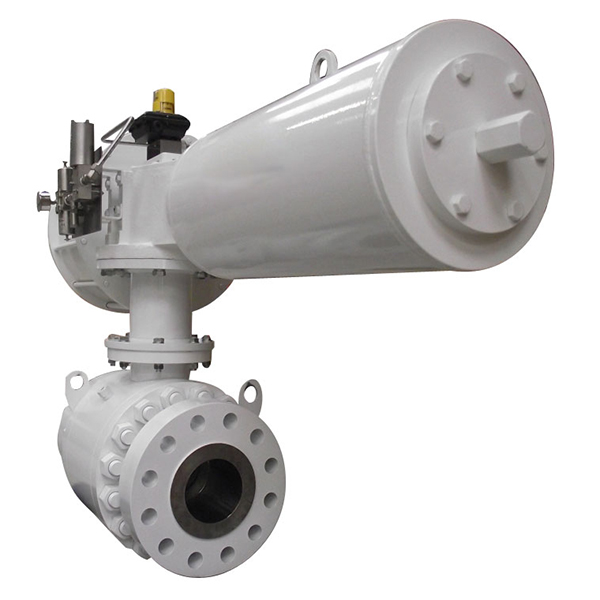

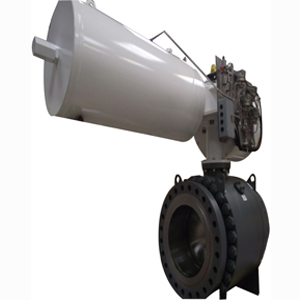

管线气液联动球阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

长输管线气液联动球阀广泛应用于长输天然气管道,具有传动稳定、容易控制、不需要电源等优点。PBV系列长输管线气液联动球阀以高压天然气作为动力,常作为输气管道的线路截断阀使用

设计特色

非正常工况的自动切断功能;
气液联动球阀分别设置了一个压力上下限和一个压降速
率,以满足运行需要。当管道压力高于或低于压力上下
限时,球阀自动关闭。如果管道发生爆炸或破裂事故,
当检测到的压降超过设定的压降速率时,阀门将自动关
闭。

多种操作模式
Model PBV系列具有手动、自动、气动和遥控等四种
操作模式,可以根据实际运行工况自行选择操作模式,
以提高阀门的安全可靠性。手动方式,只需要更换不同
档位,压动手泵手柄,便可以实现开关操作;气动方式
,按左开右关‘方向拉动操作手柄,便可完成开关操作
,若用移动媒体设定参数并启动自动功能,则可以实现
阀门的自动控制。如果阀门安装了远传遥控装置(RTu)
, 则可以通过信号远传来实现阀门的遥控。

气液联动球阀以高压天然气或手泵作为动力源,无需外加机械或电力设备,事故率低,安全可靠,经济性好。

工作原理

气液联动球阀主要由VCONTORQUE®控制箱、气液罐、远传终端装置、旋转旋翼执行器、阀体、气源罐、操作箱、引压管、检测管等部件组成,埋地球阀还设有埋地中腔放空管等。


气液联动球阀的气源直接从干线引压,作为球阀的动力源。正常工况下,开、关罐内充装半罐液压油,气源罐和对比罐内充装天然气,延时罐为空罐,当球阀动作时,以气推油、以油推动执行机构实现气液联动球阀的开、关。VCONTORQUE执行机构分为旋转叶片式和拨叉式。旋转叶片式设有旋翼,浸入液压油中,气液罐来油推动旋翼旋转,旋翼带动与其相连的球阀传动,实现球阀的开关;拨叉式则利用管道内的高压天然气,通过液压油推动活塞往复运动,再通过拨叉转化成阀门的旋转运动,带动与其相连的球阀转动,实现球阀的开关操作。操作箱内设有气动开关手柄,自动控制系统对干线瞬时压力与对比罐内压力进行比较,确定阀门的开关,实现自动控制。延时罐可以延迟阀门动作时间,避免瞬间误操作。


产品范围

尺寸:DN20~DN800(3/4"~32")公称压力:150~2500LB
法兰连接标准:ANSI B16.5/EN1092-1:2001法兰距:API 6D ANSI B16.10
泄漏等级:ANSI B16.104 VI流量特性:快开
适用温度:-196~375℃
