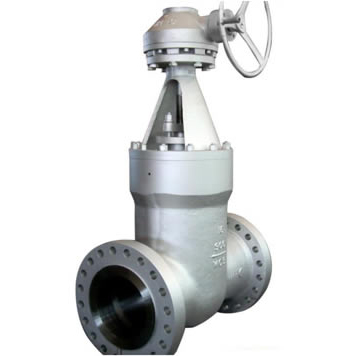

压力自密封闸阀

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

压力自紧密封闸阀为阀盖自紧密封结构,有效防止介质外泄,更加安全可靠,当温度升高时不易引起把闸板楔住的现象。

设计特点
阀体和阀盖连接采用压力自紧密封式;
弹簧加载填料冲击系统提供填料密封的持久性和可靠性;
阀盖垫片采用自紧密封金属环;
填料密封采用柔性石墨或PTFE等复合填料,填料与填料函接触的表
   面粗糙度0.8μm可以保证阀杆可靠地密封;

操作形式:手轮、蜗轮、电动、气动、液动;
闸板设计为NPS≥2" 弹性闸板,NPS≤2"刚性闸板;
倒密封设计,按照API600,碳钢闸阀采用分离式倒密封结构,不锈
   钢闸阀的倒密封时直接加工或焊后加工;

阀座,不锈钢闸阀阀座也可采用分离式螺纹旋入式和焊接阀座结构;
阀杆设计采用T型结构连接,阀杆结合面强度大于阀杆T型螺纹部分
   的强度。


产品范围
压力范围:150~2500LB
主体材料:碳钢、不锈钢、合金钢
适用温度:-196~560℃。
尺寸范围:1/2"~60"
设计依据API 600
结构长度: ASME B16.10
对焊接端: ASME B16.25
螺纹接端: ASME B1.20.1
